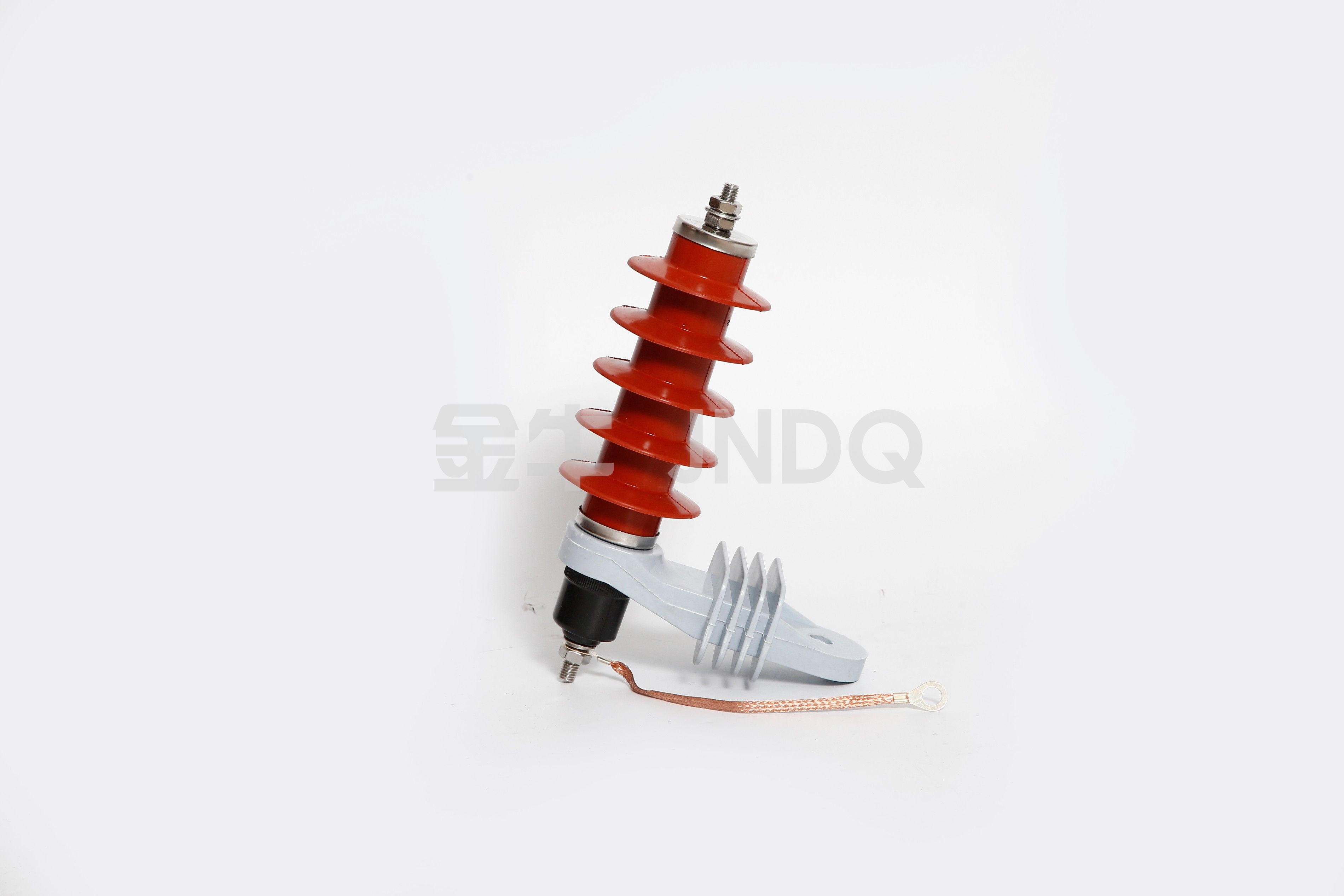

10kv,17/45 ,17/50避雷器

產品描述

產品參數：

電壓等級Voltage class	使用場所Service scope	系統標稱電壓有效值Virtual value of nominal system voltage (kV)	避雷器國標型號 Chinese standard arrester model	避雷器額定電壓 (kV)有效值 Virtual value of arrester rated voltage (kV)	無間隙避雷器Gapless arrester			有間隙避雷器Gapped arrester			殘壓(kV)峰值(不大于） Peak value of residual voltage (kV) (no larger than)			2000us 方波通流容量(A)2000 us square wave flow capacity (A)	4/10大電流耐受能力(KA)4/10 high current compression capacity (KA)
電壓等級Voltage class	使用場所Service scope		避雷器國標型號 Chinese standard arrester model		持續運行電壓 (kV) 有效值 Virtual value of continuous voltage (kV)	直流1mA 參考電壓 (kV)不小于 D.C. 1mA reference voltage(kv) is no less than	0.75倍直流參考電壓下最大漏流（uA）MAX.leakage (uA)under 0.75 times Of D.C.reference voltage	工頻放電電壓有效值不小于 Virtual value of P.F. discharge voltage（kV）is no less than	1.2/50 沖擊放電電壓(kV)峰不大于Peak value of 1.2/50 impulse discharge voltage (kV) is no larger than	最大電導電流(uA)max.Conduction current (uA)	8/20 雷電沖擊電流下 8/20 under the lighting current impulse	30/60操作沖擊電流下 30/60 under switching current impulse	1/4陡坡沖擊電流下1/4 under steep current impulse	2000us 方波通流容量(A)2000 us square wave flow capacity (A)	4/10大電流耐受能力(KA)4/10 high current compression capacity (KA)
10kV	配電型 distribution model	10	YH5WS-12.7/50	12.7	6.6	25	50	-	-	-	50	42.5	57.5	100	65
		10	YH5WS-17/50	17	13.6	25	50	-	-	-	50	42.5	57.5	75	40
		10	YH5CS-12.7/45	12.7	-	-	-	26	45	20	45	38.4	51	75	40
	電站型 power model	10	YH5WZ-12.7/45	12.7	6.6	24	50	-	-	-	45	38.3	51.8	200	65
		10	YH5WZ-17/45	17	13.6	24	50	-	_	-	45	38.3	51.8	200	65
		10	YH5CZ-12.7/41	12.7	-	-	-	26	41	20	41	35	46	200	65
	電容型 capacitor model	10	YH5WR-12.7/46	12.7	6.6	24	50	-	-	-	46	35		400	65
		10	YH5WR-17/46	17	13.6	24	50	-	-	-	46	35	_	400	65
		10	YH5CR-12.7/41	12.7	-	-	-	26	41	20	41	33	-	400	65
	發電機型 generator model	10.5*	YH5WD-12.7/31	12.7	6.6	18.6	50	-	-	-	31	25	34.7	400	65
		10.5*	YH5WD-13.5/31	13.5	10.5	18.6	50	-	一		31	25	34.7	400	65
		10.5*	YH5CD-12.7/28	12.7	-	-	-	25	28	20	28	22.5	32	400	65
		H Q Q*	VUI^\A/R ^ 7 R/AC\	4 7IZ			50				40	32	44.8	400	65
		l 0.0	YnDVVU-1 /.0/4U			z4.4	50	-			40		44.8	400	65
		15.75*	YH5WD-20/45	20	15.75	28	50		-		45	36	50.4	400	65
		18.0*	YH5WD-23/51	23	18	31.9	50	-		-	51	40.8	57.2	400	65
		20.0*	YH5WD-25/56.2	25	20	35.4	50	-	-	-	56.2	45	62.9	400	65
	電動機型electric motor model	10.5*	YH2.5WD-12.7/31	12.7	6.6	18.6	50	-	-	-	31	25	34.7	200	65
		10.5*	YH2.5WD-13.5/31	13.5	10.5	18.6	50		-	-	31	25	34.7	200	65
		10.5*	YH2.5CD-12.7/28	12.7	-	-	-	25	28	20	28	22.51	32	200	65
	中型點型 neutral point model	10.5*	YH1.5W-8/19	8	6.4	11.4	50	-	-	-	19	15.9	-	200	65
		13.8*	YH1.5W-10.5/23	10.5	8.4	14.9	50	-	-	-	23	19.2	-	200	65
		15.75*	YH1.5W-12/26	12	9.6	17	50	-	-	-	26	21.6	-	200	65
		18.0*	YH1.5W-13.7/29.2	13.7	11	19.2	50	-	-	-	29.2	24.3	-	200	65
		20.0*	YH1.5W-15.2/31.7	15.2	12.2	21.6	50	-	-	-	31.7	26.4	-	200	65
35kV	電站型 power model	35	YH5WZ-51/134	51	40.8	73	50	-	-	-	134	114	154	400	65
		35	YH5WZ-42/134	42	23.4	73	50	-	-	-	134	114	154	400	65
		35	YH5CZ-42/124	42	-	-	-	80	124	20	124	100	143	400	65
	電容型 capacitor model	35	YH5WR-84/134	51	40.8	73	50	-	-	-	134	105	-	400	65
		35	YH5WR-42/134	42	23.4	73	50	-	-	-	134	105	-	400	65
		35	YH5CR-42/124	42	-	-	_	80	124	20	124	100	-	400	65
	線路型 Line-type	35	YH5WX-51/134	51	40.8	73	50	-	-	-	134	114	154	400	65
		35	YH5WX-54/150	54	43.2	77	50	-	-	-	150	128	169	400	65
		35	YH5CX-42/120	42	-	-	-	80	120	20	120	100	138	400	65
		35	YH5CX-42/150	42	-	-	-	80	150	20	150	128	169	400	65
	中型點型 neutral point model	35	YH1.5W-30/80	30	24	44	50	-	-	-	80	67.5	-	400	65

性能特點：

產品嚴格依據GB,IEC,IEEE等標準

通過KEMA,CEPRI,XIHARI等試驗報告
具有優質的非線性伏安特性。
結構簡單，無間隙，體積小，重量輕。
動作響應快，保護性能好。
通流容量大。
無續流，能耐受多重雷電過電壓或操作過電壓。
耐污穢性能好。
